ASME B16.9 بازگشت با شعاع طولانی (بازگشت 180 درجه LR)اتصالات لوله دقیق- مهندسی شده برای تغییرات جهت 180 درجه در سیستم های لوله کشی طراحی شده اند. با شعاع خمشی 1.5 برابر اندازه اسمی لوله (R{4}}D)، راندمان جریان، استحکام ساختاری و سازگاری با استانداردهای جهانی را ارائه میکنند.
گردش کار تولید
آماده سازی مواد: شمشها یا صفحات فولادی با کیفیت بالا-با قابلیت ردیابی کامل از طریق گواهیهای مواد خام (MTC) انتخاب شدهاند.
شکل گیری: شکل دهی فشار داغ برای اندازه های تا NPS 24 اینچ- اتصالات با قطر بزرگ (NPS 24 اینچ +) از طریق جوشکاری صفحات فولادی و به دنبال آن ماشینکاری دقیق ساخته می شوند.
عملیات حرارتی: گرمایش و سرمایش کنترل شده برای بهینه سازی استحکام مواد و یکپارچگی ساختاری.
تکمیل سطح: گزینهها عبارتند از-روغن ضد زنگ، رنگ سیاه، گالوانیزه گرم-یا فلز لخت برای نیازهای پروژه خاص.
بازرسی و تست: 100٪ بررسی ابعاد، تست فشار، و آزمایشات غیر مخرب (NDE) مانند آزمایش اولتراسونیک یا رادیوگرافی برای تشخیص نقص.
مزایای کلیدی نسبت به اتصالات استاندارد
راندمان جریان برتر: شعاع خمش بزرگتر مقاومت جریان و افت فشار را به حداقل می رساند و مصرف انرژی و سایش سیستم را کاهش می دهد.
استحکام سازه ای تقویت شده: ضخامت دیواره یکنواخت و شکلدهی دقیق از تمرکز تنش جلوگیری میکند و عمر مفید را در کاربردهای فشار{{0} بالا افزایش میدهد.
صرفه جویی در فضا{0}}طراحی: چرخش جمع و جور 180 درجه در طرحبندیهای فشرده مناسب است، ایدهآل برای پروژههایی با محدودیتهای مکانی.
مقرون به صرفه-موثر: کاهش نیاز به تعمیر و نگهداری و ماندگاری طولانی مدت هزینه کل مالکیت را در مقایسه با جایگزین های پایین تر کاهش می دهد.
سازگاری جهانی: مطابق با ASME B16.9 و استانداردهای بین المللی، مشخصات پروژه و خرید را برای مشتریان جهانی ساده می کند.
برنامه های اصلی صنعت
نفت و گاز: خطوط لوله خشکی و فراساحلی، پالایشگاه ها و کارخانه های فرآوری گاز برای حمل و نقل نفت خام، گاز طبیعی و فرآورده های تصفیه شده.
پتروشیمی ها: واحدهای پردازش شیمیایی، انتقال اسید و مایع قلیایی، و سیستمهای واکنش با دمای بالا-.
تولید برق: پروژه های انرژی حرارتی، انرژی هسته ای و انرژی های تجدیدپذیر برای خطوط بخار، آب خنک کننده و سوخت.
ساخت و ساز و زیرساخت: ساختمانهای بلند-، کارخانههای صنعتی، و سیستمهای آبرسانی/زهکشی شهری.
دریایی و کشتی سازی: سیستم های لوله کشی کشتی، سکوهای فراساحلی و کارخانه های نمک زدایی آب دریا.

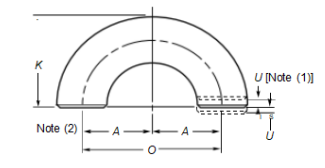

ابعاد ASME B16.9 Long Radius Returns
|
اسمی لوله اندازه (NPS) |
DN |
بیرون قطر در اریب |
مرکز- به- مرکز، D |
برگشت- به- صورت، K |
|
1/2 |
15 |
21.3 |
76 |
48 |
|
3/4 |
20 |
26.7 |
76 |
51 |
|
1 |
25 |
33.4 |
76 |
56 |
|
1 1/4 |
32 |
42.2 |
95 |
70 |
|
1 1/2 |
40 |
48.3 |
114 |
83 |
|
2 |
50 |
60.3 |
152 |
106 |
|
2 1/2 |
65 |
73.0 |
190 |
132 |
|
3 |
80 |
88.9 |
229 |
159 |
|
3 1/2 |
90 |
101.6 |
267 |
184 |
|
4 |
100 |
114.3 |
305 |
210 |
|
5 |
125 |
141.3 |
381 |
262 |
|
6 |
150 |
168.3 |
457 |
313 |
|
8 |
200 |
219.1 |
610 |
414 |
|
10 |
250 |
273.0 |
762 |
518 |
|
12 |
300 |
323.8 |
914 |
619 |
|
14 |
350 |
355.6 |
1067 |
711 |
|
16 |
400 |
406.4 |
1219 |
813 |
|
18 |
450 |
457 |
1372 |
914 |
|
20 |
500 |
508 |
1524 |
1016 |
|
22 |
550 |
559 |
1676 |
1118 |
|
24 |
600 |
610 |
1829 |
1219 |
نکته کلی: تمام ابعاد بر حسب میلی متر می باشد.
یادداشت ها:
(1) ابعادA برابر با یک-نیم بعد استO.
(2) O وK ابعاد 57 میلی متر و 43 میلی متر، به ترتیب، ممکن است برای NPS 3/4 (DN 20) به انتخاب سازنده ارائه شود.
